T35(T40)低噪声轴流风机

T35-11轴流式通风机

机号：2.8#-11.2# 风量:826-67892m3/h 风压:39-483Pa
特点：扭曲型叶片、高轮毂比、低风阻电机支架,风量大、风压高、耗电省、新型、高效、节能、可制作成防爆及防腐型
应用：厂房、仓库、办公楼、住宅、娱乐场所等的通风换气

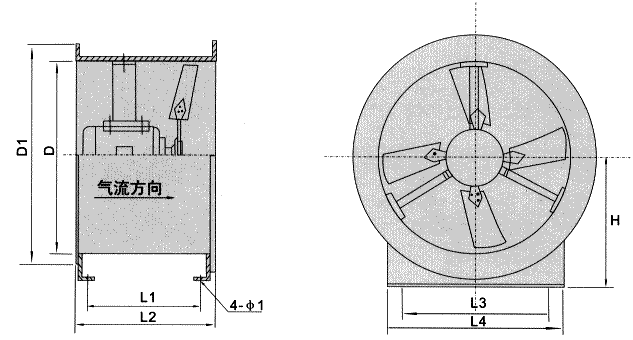

外形尺寸表(单位：mm)

机号	尺寸
机号	D	D1	L1	L2	L3	L4	H	Φ1
2.8	290	354	240	280	150	250	200	Φ8.5
3.15	325	389	240	280	150	250	220	Φ8.5
3.55	365	429	280	320	230	330	240	Φ8.5
4	410	474	280	320	230	330	260	Φ10.5
4.5	460	536	280	320	230	330	290	Φ10.5
5	510	586	310	350	250	350	320	Φ10.5
5.6	570	656	380	420	320	420	360	Φ10.5
6.3	640	726	400	460	380	480	400	Φ12.5
7.1	720	806	420	480	500	600	440	Φ12.5
8	810	896	460	520	500	600	500	Φ12.5
9	910	996	590	650	600	700	540	Φ12.5
10	1010	1096	690	750	600	700	590	Φ12.5
11.2	1130	1216	770	830	700	800	640	Φ12.5

T35型风机性能参数表

机号	转速 (rpm)	叶角 (deg)	风量 (m³/h)	风压 (Pa)	功率 (kW)
2.8	2900	15	1649	155	0.12
		20	2167	172	0.18
		25	2685	177	0.18
		30	2921	190	0.25
		35	3202	237	0.25
	1450	15	826	39	0.025
		20	1086	44	0.025
		25	1346	45	0.025
		30	1464	49	0.04
		35	1605	61	0.04
3.15	2900	15	2339	196	0.18
		20	3074	218	0.25
		25	3810	224	0.37
		30	4141	242	0.37
		35	4545	300	0.55
	1450	15	1169	49	0.025
		20	1537	54	0.04
		25	1905	56	0.04
		30	2072	60	0.06
		35	2273	75	0.09
3.55	2900	15	3367	246	0.37
		20	4426	277	0.55
		25	5484	284	0.55
		30	5965	306	0.75
		35	6542	380	1.1
	1450	15	1680	62	0.04
		20	2208	59	0.06
		25	2737	71	0.09
		30	3265	76	0.09
		35	3977	95	0.12
4	2900	15	4806	316	0.55
		20	6316	352	1.1
		25	7826	361	1.1
		30	8513	388	1.1
		35	9336	483	1.5
	1450	15	2406	79	0.09
		20	3163	88	0.12
		25	3922	90	0.12
		30	4263	97	0.18
		35	4678	121	0.25
4.5	1450	15	3427	100	0.12
		20	4504	112	0.18
		25	5881	115	0.25
		30	6070	123	0.37
		35	6658	153	0.37
5	1450	15	4700	124	0.25
		20	6178	138	0.37
		25	7655	141	0.37
		30	8327	152	0.55
		35	9133	189	0.75
	960	15	3142	54	0.37
		20	4129	60	0.37
		25	5117	62	0.37
		30	5566	66	0.37
		35	6104	83	0.37

机号	转速 (rpm)	叶角 (deg)	风量 (m³/h)	风压 (Pa)	功率 (kW)
5.6	1450	15	6595	154	0.37
		20	8667	172	0.55
		25	10739	177	0.75
		30	11682	190	1.1
		35	12812	237	1.1
	960	15	4362	68	0.37
		20	5730	75	0.37
		25	7101	77	0.37
		30	7724	83	0.37
		35	8471	103	0.37
6.3	1450	15	9393	196	0.75
		20	12345	218	1.1
		25	15297	224	1.5
		30	16639	241	1.5
		35	18250	300	2.2
	960	15	6219	86	0.37
		20	8173	96	0.37
		25	10128	98	0.37
		30	11016	106	0.75
		35	12082	131	0.75
7.1	1450	15	13444	249	1.5
		20	17670	277	2.2
		25	21895	284	2.2
		30	23815	306	3
		35	26120	380	4
	960	15	8902	110	0.75
		20	11700	122	0.75
		25	14498	125	0.75
		30	15769	134	0.75
		35	17296	167	1.1
8	1450	15	19235	316	2.2
		20	25280	352	4
		25	31325	361	4
		30	34073	388	5.5
		35	37070	483	7.5
	960	15	12733	139	0.75
		20	16733	154	1.1
		25	20735	158	1.5
		30	22559	170	1.5
		35	24739	212	2.2
9	960	15	18132	175	1.5
		20	23830	195	2.2
		25	29529	200	3
		30	32119	215	3
		35	35227	268	4
10	960	15	24874	217	2.2
		20	32691	241	3
		25	40508	247	4
		30	44062	266	4
		35	48326	331	7.5
11	960	15	34944	272	4
		20	45927	303	5.5
		25	56909	310	7.5
		30	61091	344	7.5
		35	67892	415	11
