DWT低噪声屋顶风机

DWT-I型轴流屋顶风机

机号：3#-24# 风量:1450-220800m3/h 全压:62-330Pa
特点：风量大、噪声低、效率高、重量轻、运转平稳、外形美观、可制作成防腐、防爆型
应用：发电厂、化工、橡胶、制药、食品加工、冶金、仓库等厂矿企业及高级民用建筑的送风和排风

性能参数表

DWT-Ⅰ型(轴流式)

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)
3	2850	3300 3000 2600	181 206 232	0.37	66
3	1450	1650 1560 1450	62 66 72	0.06	56
4	2850	7450 6350 5300	193 230 250	0.75	69
	1450	5700 5400 4580	176 184 190	0.55	67
	960	3820 2860 1880	80 86 92	0.25	60
5	1450	8000 7000 5600	135 162 191	0.55	68
	960	7000 6700 6400	113 122 131	0.37	63
	720	6000 5000 4100	88 92 96	0.25	58
6	1450	15000 14000 13000	232 251 267	1.5	73
	960	11000 10000 9100	168 183 193	1.1	67
	720	8500 8000 7600	111 127 136	0.55	62
7	960	17500 15000 12500	165 201 212	1.5	69
	720	12000 11000 9200	141 163 177	0.75	63
	560	9300 8500 7200	83 94 102	0.55	59
8	960	27000 25000 23000	175 207 228	2.2	72

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)
8	720	20000 18000 16000	129 154 167	1.5	66
8	560	15750 14500 12250	78 96 121	0.75	63
9	960	34500 29000 24000	202 236 256	3.0	76
	720	32000 28000 24000	126 156 177	2.2	73
	560	24000 21500 18600	102 118 126	1.1	67
10	960	50000 45000 39000	251 286 317	5.5	81
	720	46000 40000 35000	141 167 183	3.0	76
	560	28000 24000 20000	111 125 133	1.5	69
11.2	960	56900 49500 40400	253 296 322	5.5	82
	720	52500 45000 40000	138 169 183	3.0	77
	560	32000 28000 25000	111 128 142	1.5	71
12	720	57000 50000 44000	196 205 209	5.5	73
12	560	42000 37500 33000	126 134 148	3	67
14	720	76700 68000 57500	250 261 268	7.5	77
14	480	69000 60000 51500	159 169 175	4	69

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)
14	720	76700 68000 57500	250 261 268	7.5	77
14	480	69000 60000 51500	159 169 175	4	69
15	720	88500 80000 70000	195 203 208	7.5	78
15	480	74750 65000 55800	149 158 165	4.0	70
16	720	107500 95000 81500	235 248 256	11	79
16	320	61000 52500 42600	131 152 167	4.0	70
18	720	129300 112500 96450	261 276 287	15	80
18	480	96250 86150 74300	122 136 143	5.5	71

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)
18	320	79150 71550 62500	115 126 148	4.0	66
20	480	168700 150000 131000	215 234 247	15	78
20	320	125500 110000 95200	118 121 132	5.5	68
22	480	201600 180000 165000	193 205 210	15	79
22	320	155000 120000 119500	135 142 155	7.5	71
24	480	220800 198500 176500	212 228 246	18.5	84
	320	175000 162000 135000	148 164 188	11	77
	220	140000 120000 85000	150 160 171	7.5	70

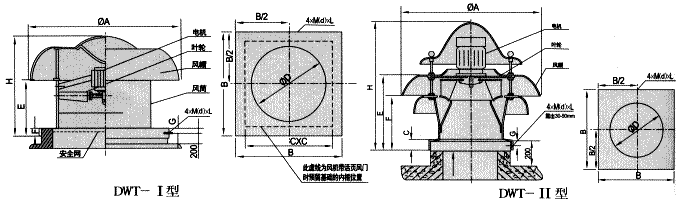

DWT-Ⅰ型(轴流式)

机号	ΦA	ΦD	B	F	G	C	E	H	M(d)×L	重量(Kg)
3	650	310	510	60	30	370	300	545	10.5×100	15
4	650	410	630	60	30	470	340	585	10.5×100	28
5	890	510	750	60(80)	30	570	390	715	10.5×100	37
6	1000	610	870	60(80)	30	670	440	765	12.5×120	57
7	1220	710	1000	80	40	800	480	950	12.5×120	85
8	1340	810	1100	80	40	900	480	950	12.5×120	124
9	1650	910	1250	80(100)	40	1000	480	950	12.5×120	146
10	1650	1010	1400	80(100)	40	11000	480	1105	12.5×150	216
11.2	1800	1130	1540	80(100)	40	1240	480	1105	11.6×150	258
12	1800	1210	1660	80(100)	60	1360	500	1315	16.5×150	279
14	2500	1410	1900	100	60	1560	600	1450	16.5×150	357
15	2500	1510	2040	100	60	1700	600	1450	18.5×200	386
16	3000	1610	2160	100	60	1800	600	1580	18.5×200	397
18	3000	1810	2400	100	60	2000	600	1580	18.5×200	562
20	3400	2010	2600	100	60	2200	6000	1580	20×200	721
22	3800	2210	2800	100	60	2400	600	1660	20×200	756
24	3800	2410	3000	100	60	2600	600	1660	20×200	856

DWT-II型离心式屋顶风机

机号:：3#-10# 风量:878-31436m3/h 全压:122-1072Pa
特点：风压高、噪声低、效率高、运转平稳、外形美观、可制作成防腐、防爆型
应用：发电厂、化工、橡胶、制药、食品加工、冶金、仓库等厂矿企业及高级民用建筑的送风和压力要求较高场合排风

性能参数表

DWT-Ⅱ型(离心式)

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)
3	1450	878 925 1059 1130 1253	220 210 188 167 122	0.75	57
3.5	1450	1395 1470 1682 1794 1990	299 285 256 227 166	1.1	59
4	1450	1887 2083 2194 2510 2677	412 391 372 334 298	1.1	62
4.5	1450	2966 3124 3574 3812 4514	495 471 423 376 231	1.1	63
5	1450	4068 4285 4903 5438 6113	615 582 522 485 378	2.2	64

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)
6	960	5024 5512 6120 6782 7338	385 367 330 293 223	1.5	65
7	960	8015 8804 9827 10836 11925	548 499 448 398 371	3.0	68
8	960	12563 13565 14157 15824 16708	721 686 654 587 521	5.5	70
8	720	9422 10173 10617 11868 12531	405 385 367 330 393	4.0	68
10	720	22150 23298 26573 28395 31436	1072 1020 916 813 702	7.5	72

DWT-Ⅱ型(离心式)

机号	ΦA	B	C	ΦD	E	F	H	G	M(d)×L	重量(Kg)
3	690	430	60	310	382	277	702	30	10.580	80
3.5	805	480	60	360	418	298	758	30	10.580	96
4	920	520	60	410	463	328	803	30	10.580	125
4.5	1035	570	60	460	493	343	833	30	10.5100	154
5	1150	640	60	510	548	383	948	30	10.5100	195
6	1460	820	80	610	626	431	1026	50	12.5120	234
7	1610	910	80	710	734	509	1229	50	12.5120	292
8	1840	1050	80	810	818	563	1353	50	12.5120	374
10	2300	1300	80	1010	970	655	1560	50	16.5150	396

DWT-Ⅲ型离心轴向式屋顶风机

机号:2.8#-8.0# 风量:1040-40000m3/h 全压:120-720Pa
特点：垂直出风、风压适中、效率高、噪声低、运转平稳、外形美观、可制作成防腐、防爆型
应用：发电、化工、橡胶、制药、食品加工、冶金等厂矿企业及高级民用建筑的送风和排风,可用于排放特殊气体的专用场合

性能参数表

DWT-Ⅲ型(离心轴向式)

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)
2.8	1450	1260	120	0.55	≤55
		1040	180
	2900	3080	120	1.1	≤73
		2710	330
		2300	540
3.15	1450	2050	100	0.55	≤57
		1740	170
		1450	220
	2900	4370	170	1.5	≤77
		3920	420
		3470	630
3.55	1450	2880	120	1.1	≤60
		2620	180
		2320	220
	2900	6270	180	2.2	≤79
		5760	420
		4930	720
4.0	960	2750	100	0.75	≤60
		2590	120
		2040	170
	1450	4460	120	1.1	≤63
		4030	220
		3420	320
4.5	960	3940	120	0.75	≤60
		3460	170
		2760	220
	1450	6280	170	1.1	≤65
		5470	320
		4680	430
5.0	720	4230	100	0.55	≤59
		3870	120
		2450	170
	960	6120	120	1.1	≤62
		5530	170
		4470	220
	1450	9560	170	2.2	≤68
		8640	320
		7740	430

机号	转速 (rpm)	风量 (m³/h)	风压 (Pa)	功率 (kW)	噪声 dB(A)
5.6	720	4860	170	0.75	≤61
		1800	220
	960	9040	120	1.1	≤65
		8460	170
		7800	220
	1450	14040	170	3.0	≤70
		12960	325
		11160	530
6.3	720	9090	120	1.1	≤63
		7920	170
		6210	220
	960	12450	170	3.0	≤68
		11760	220
		9840	325
	1450	20020	170	5.5	≤73
		18970	325
		17100	530
7.1	720	13800	120	1.1	≤66
		12600	170
		11400	220
	960	17600	170	3.0	≤71
		16170	220
		14700	325
	1450	27000	220	7.5	≤79
		25400	325
		24000	530
8.0	720	19800	120	2.2	≤71
		18000	170
		17200	220
	960	26000	170	4.0	≤75
		25020	220
		24000	325
	1450	40000	220	11.0	≤84
		37800	325
		35800	530

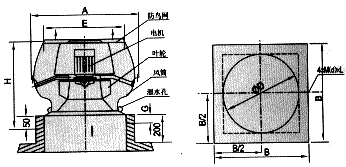

DWT-Ⅲ型风机外形及基础尺寸表(单位：mm)

机号	ΦA	B	ΦD	E	G	H	M(d)×L	重量(Kg)
2.8	690	580	260	500	30	615	M8.5	20
3.15								22
3.55								28
4.0	935	850	460	700	30	722	M8.5	33
4.5								36
5.0								48
5.6	1135	1140	630	900	30	935	M10.5×250	72
6.3								83
7.1	1380	1390	800	970	30	1135	M12.5×250	110
8.0								148
